產(chǎn)品概述THIF-517真空淬火油是以深度精制礦物油為基礎(chǔ)油，添加多種優(yōu)質(zhì)進(jìn)口添加劑經(jīng)獨(dú)特配方精制而成。真空氣氛下用的淬火冷卻油，餾程短，飽和蒸汽壓低，抗氣化能力強(qiáng)，冷速較快，具有良好的光亮性。產(chǎn)品特點(diǎn)①蒸氣壓低，蒸發(fā)量小，不污染真空熱處理爐的爐膛，不影響真空操作效果。
②具有較高的光亮性和熱安定性，長期使用后，淬火油中的殘?zhí)俊埩颉⒀鯕狻⑺帧⑺岬群苌伲慊鸷蠊ぜ谋砻尜|(zhì)量較好。
③高溫冷速快，低溫冷速適中，既能使工件獲得高而均勻的表面硬度和足夠的硬化層深，也能較好的控制淬火變形。技術(shù)指標(biāo)
| 項(xiàng) 目 | 技術(shù)要求 | 試驗(yàn)方法 | |||
|---|---|---|---|---|---|
| A號(hào) | B號(hào) | C號(hào) | |||
| 運(yùn)動(dòng)粘度40℃，mm2/s≯ | 38 | 90 | 68 | GB/T265 | |
| 閃點(diǎn)(開口)，℃ ≮ | 220 | 220 | 200 | GB/T3536 | |
| 水分，% ≯ | 無 | 無 | 無 | GB/T260 | |
| 傾點(diǎn)，℃ | -9 | -9 | -9 | GB/T3535 | |
| 腐蝕(銅片，100℃，3h)，級(jí) ≯ | 1 | 1 | 1 | GB/T5096 | |
| 光亮性，級(jí) ≯ | 6.5×10-6 | 6.5×10-6 | 6.5×10-6 | SH/T0229 | |
| 熱氧化安定性 | 粘度比 ≯ | 1.5 | 1.5 | 1.5 | SH/T0219 |
| 殘?zhí)吭黾又担? ≯ | 1.5 | 1.5 | 1.5 | ||
| 冷卻性能(液溫80℃，不攪拌) | 特性溫度℃ ≮ | 650 | 640 | 640 | ISO/D09950 |
| 最大冷速，℃ s ≮ | 90 | 85 | 80 | ||
| 800-400℃時(shí)間，s ≯ | 12 | 15 | 17 | ||
使用范圍①適用于Cr12、Cr12MoV、H13、6542、W18Cr4V等工模具的真空淬火，以及軸承鋼、大中型航空結(jié)構(gòu)鋼及其鋼材的真空加熱淬火。
②適用于密封式淬火油槽，不會(huì)對(duì)爐中氣氛產(chǎn)生任何影響。

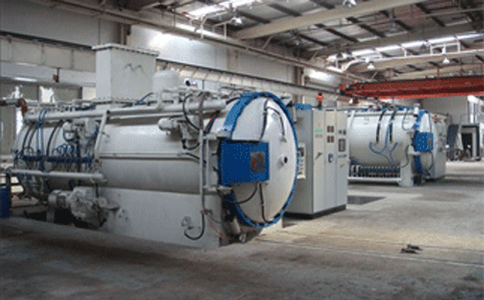

③適用于真空爐和負(fù)壓的熱處理爐。注意事項(xiàng)①淬火油中注意不要混入水分，淬火時(shí)如果水分有400PPM以上的混入，可能會(huì)有引起硬度不勻或降低耐久性。如有水分，要先脫水。
②真空淬火油溫度應(yīng)該控制在規(guī)定范圍內(nèi)（40-80℃左右)，避免使用溫度過高或過低，否則不能發(fā)揮充分的冷卻性，并有冷卻不均的可能。
③舊淬火槽在使用之前要清除油泥、氧化皮和炭黑等雜物，不能有水，新淬火槽在使用之前要清理干凈。包裝儲(chǔ)存170KG/桶包裝，存放于陰涼處，同時(shí)擰緊封蓋，防止吸潮、進(jìn)水，避免陽光直射、高溫烘烤、火焰及強(qiáng)氧化劑等。
| 上一篇：超速淬火油_超速淬火油廠家 | 下一篇：等溫分級(jí)淬火油_等溫分級(jí)淬火油廠家 |
